小型蒸發器是口徑為20厘米，高10厘米的銅的圓盆，器口鑲有內直外斜的刀刃型銅圈，呈45°，器口正圓，口緣下設一倒水小嘴，為防止鳥獸飲水，器口上部套一個向外張成喇叭狀的金屬絲網圈。測量時，將儀器放在架子上，器口離地70厘米，每日放入定量清水，隔24小時后，用量杯測量剩余水量，所減少的水量即為蒸發量。每天向蒸發皿中加進2厘米深的水層，晚上把余水倒進量杯，量出剩余水深。把20厘米減去剩余水深就是當天的蒸發量。如果當天有雨，余水中還要扣除當天的降水量。這就是蒸發皿的直徑和離地面高度都要和雨量筒一致的原因。否則，兩者就不能簡單相減。
小型蒸發器是用于測定大氣中務必時間間隔內水的蒸發量的儀器。設備支架及現場安裝、固定滿足《水面蒸發觀測規范》（SL630-2013）要求。該產品主要零部件采用黃銅板材。結構緊湊、造型美觀、堅固、實用性強，適用于水文氣象臺站等有關部門。
技術參數：
蒸發器面積 314cm2
刃口面內徑 φ200+0.6mm
外形尺寸 φ340mm×282mm
重 量 1.70 kg
安裝、使用：
安裝——蒸發皿應設置在露天空曠平坦的地方，并能終日受到陽光照射，口緣應安放水平，離地面約700毫米高，可豎一木柱釘上架圈或砌一磚墩，將蒸發皿穩固的安置其上。
使用——在每天規定時間觀測一次，于前yi天用量杯（口徑200毫米雨量器量杯）盛水20毫米，注入皿中，經24小時后，到本日規定觀測時間將皿內剩水回倒入量杯中，測量其所失之量，即為本日的蒸發量。觀測后再換清水用量杯盛20毫米水注入蒸發皿內，使皿內保持20毫米的水量。
如皿內有雨水降入時，應在觀測記錄時減除降水量既得該次實際蒸發量。
如在結冰季節，當皿內有冰時，應用稱量法。方法：——將皿內注入20毫米清水后，在臺秤上稱其重量（克），經24小時后，再稱其重量，二次重量之差，即為實際蒸發量（單位毫米）
初次稱量（克）-再次稱量（克）
蒸發量（毫米）=31.4

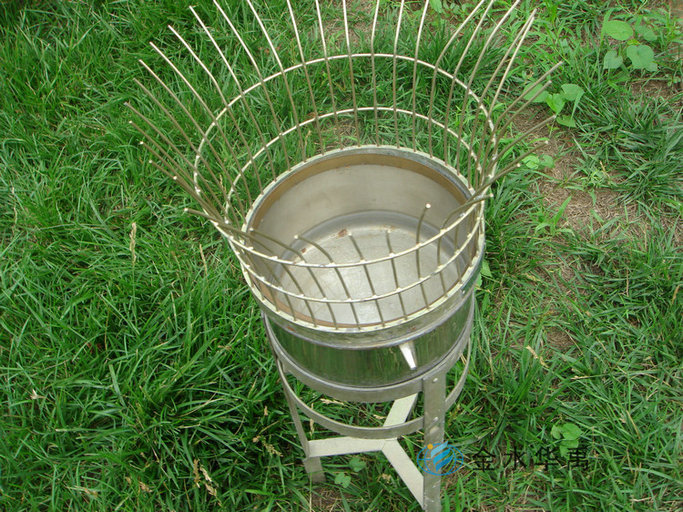

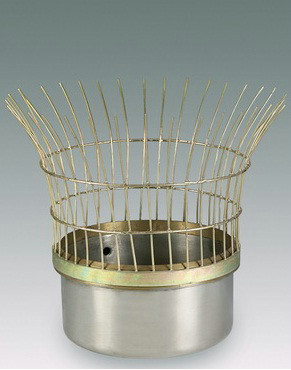

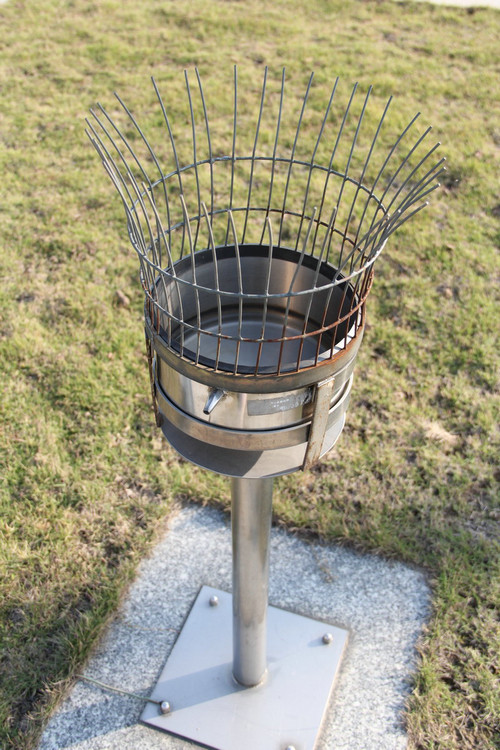

20型蒸發器產品展示：
